Hochleistungsklasse
Mehrstufiges Zentrifugalgebläse

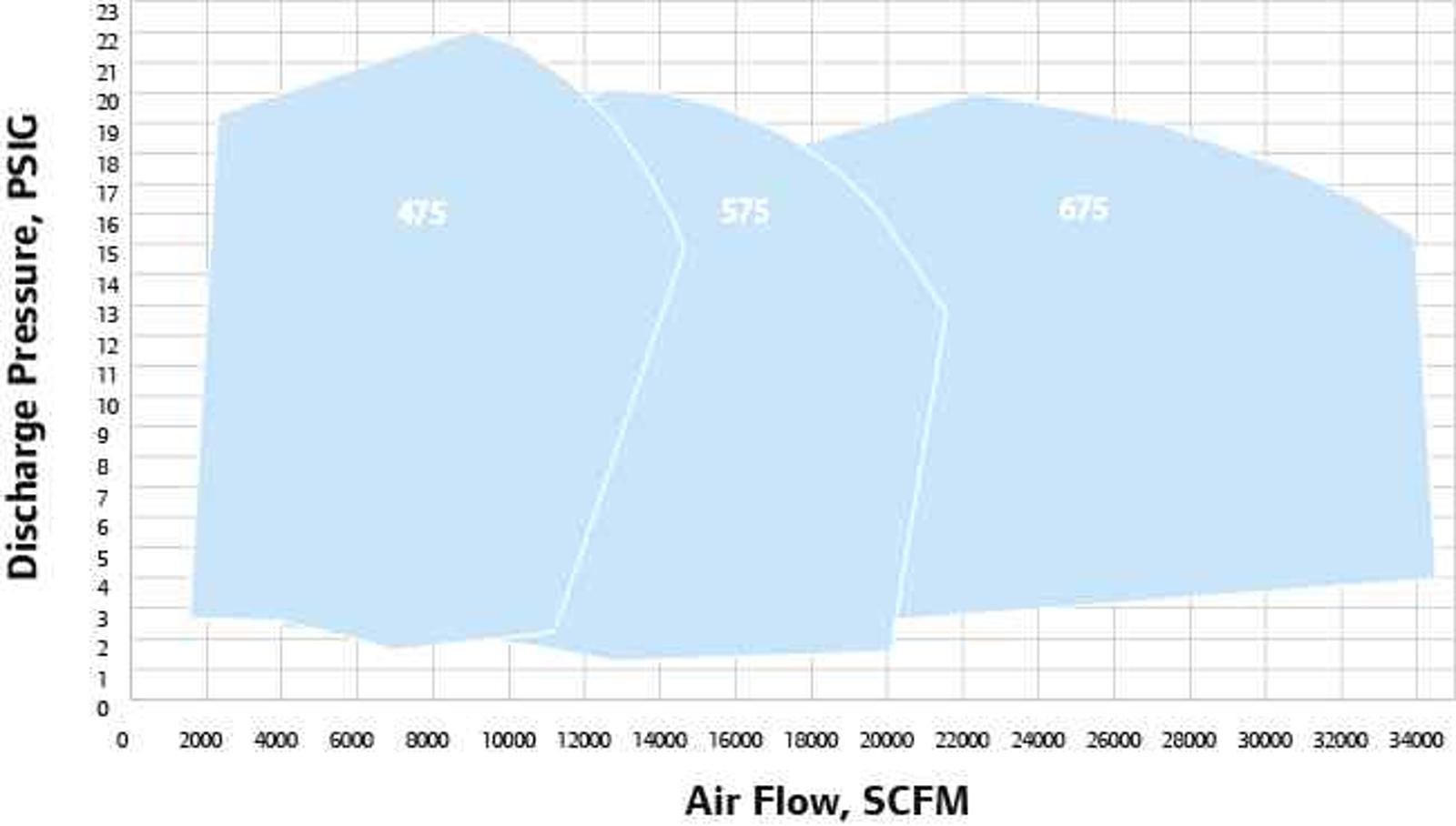

Die hochmoderne Hibon High Performance Series (Modelle 475, 575, 675) bietet einen hohen Volumenstrom und den höchsten Druckbereich der Hibon-Reihe.
Das Hochleistungsgebläse ist am besten für konstanten Druck und variable Durchflüsse geeignet. Sie finden das Hochleistungsgebläse als wichtige Komponente in Kraftwerken, Ölraffinerien, Bergwerken und Kläranlagen.
Hibon bietet modernste Laufrad-, Dichtungs- und Ölerkonstruktionen und ist in der Branche führend in Bezug auf Effizienz und wartungsfreien Betrieb. In Kombination mit hochwertigem Zubehör und SPS-Steuerungen wird Ihr Gebläse der Hochleistungsserie jahrelang störungsfrei arbeiten.
Teilen
- Hergestellt mit präzisen internen Abständen für einen wartungsfreien Betrieb. Bietet funkenfreien Betrieb und einen der höchsten Wirkungsgrade in der Branche.
- Gusseisernes duktiles Einlassventil für erhöhte Zuverlässigkeit
- Innen- und Außenlagergehäuse sind aus Gusseisen gefertigt. Sie sind präzisionsgefertigt, um eine parallele Ausrichtung zum Gehäuse zu gewährleisten, und bieten ein einzigartiges einteiliges Design mit einer Labyrinthdichtung, um Öllecks und Druckaufbau zu vermeiden, die manchmal bei Mehrkomponentengehäusen auftreten.
- Die Standardausführung verwendet abschleifbare Labyrinth-Wellendichtungen zur Reduzierung von Leckluft. Doppelte Kohlenstoffringdichtungen mit Spülung sind auf Anfrage für spezielle Anwendungen erhältlich.
- Der übergroße Ölbehälter aus Aluminiumguss für Innen- und Außenbordmotoren verfügt über eine größere Ölkapazität für bessere Kühlung und Schmierung. die Schmierung der Lager wird durch an der Welle montierte Ölabweiserscheiben sichergestellt.
- Die Welle besteht aus SAE 1045 (AISI 4140 XC 38) Stahl.
- Die Gebläseeinlass- und -auslassköpfe sowie die Zwischenteile sind aus dichtgekörntem Gusseisen ASTM A 48 Klasse 30B (FGL 200) gefertigt und weisen eine hohe Festigkeit auf.
- Große Inspektionsöffnungen mit 2" NPT und 1" NPT Durchmesser.
- Die komprimierte Abluft oder das komprimierte Gas ist garantiert 100 % ölfrei. technisches Fachwissen und Qualitätsfertigung gewährleisten den für jede kritische Anwendung erforderlichen Druck und das erforderliche Volumen.
- Der große Wenderadius des Interstage-Kanals minimiert die Reibung und sorgt für einen maximalen Wirkungsgrad.
- Auswuchttrommel mit Labyrinthdichtung zur Verringerung der axialen Belastung für eine längere Lebensdauer der Lager.
- Kugellager vom Typ C3 sind für 100.000 Stunden störungsfreien Betrieb ausgelegt (AFBMA B-10). Die Lager werden im Ölbad mit Hilfe eines Ölspritzölers geschmiert.
- Optionales, auf der Welle montiertes Kühlgebläse für Hochtemperaturanwendungen.
- Die Laufräder bestehen aus einer gegossenen Aluminiumlegierung mit Profilen, die für maximale aerodynamische Effizienz am Computer entworfen und modelliert wurden. Sie sind einzeln dynamisch ausgewuchtet und die gesamte Rotoreinheit ist für einen vibrationsfreien Betrieb dynamisch ausgewuchtet.
- Die Stützen sind näher an den Schwerpunkt gerückt, um Vibrationen und Wärmeentwicklung zu reduzieren.
Merkmale
- Hergestellt mit präzisen internen Abständen für einen wartungsfreien Betrieb. Bietet funkenfreien Betrieb und einen der höchsten Wirkungsgrade in der Branche.
- Gusseisernes duktiles Einlassventil für erhöhte Zuverlässigkeit
- Innen- und Außenlagergehäuse sind aus Gusseisen gefertigt. Sie sind präzisionsgefertigt, um eine parallele Ausrichtung zum Gehäuse zu gewährleisten, und bieten ein einzigartiges einteiliges Design mit einer Labyrinthdichtung, um Öllecks und Druckaufbau zu vermeiden, die manchmal bei Mehrkomponentengehäusen auftreten.
- Die Standardausführung verwendet abschleifbare Labyrinth-Wellendichtungen zur Reduzierung von Leckluft. Doppelte Kohlenstoffringdichtungen mit Spülung sind auf Anfrage für spezielle Anwendungen erhältlich.
- Der übergroße Ölbehälter aus Aluminiumguss für Innen- und Außenbordmotoren verfügt über eine größere Ölkapazität für bessere Kühlung und Schmierung. die Schmierung der Lager wird durch an der Welle montierte Ölabweiserscheiben sichergestellt.
- Die Welle besteht aus SAE 1045 (AISI 4140 XC 38) Stahl.
- Die Gebläseeinlass- und -auslassköpfe sowie die Zwischenteile sind aus dichtgekörntem Gusseisen ASTM A 48 Klasse 30B (FGL 200) gefertigt und weisen eine hohe Festigkeit auf.
- Große Inspektionsöffnungen mit 2" NPT und 1" NPT Durchmesser.
- Die komprimierte Abluft oder das komprimierte Gas ist garantiert 100 % ölfrei. technisches Fachwissen und Qualitätsfertigung gewährleisten den für jede kritische Anwendung erforderlichen Druck und das erforderliche Volumen.
- Der große Wenderadius des Interstage-Kanals minimiert die Reibung und sorgt für einen maximalen Wirkungsgrad.
- Auswuchttrommel mit Labyrinthdichtung zur Verringerung der axialen Belastung für eine längere Lebensdauer der Lager.
- Kugellager vom Typ C3 sind für 100.000 Stunden störungsfreien Betrieb ausgelegt (AFBMA B-10). Die Lager werden im Ölbad mit Hilfe eines Ölspritzölers geschmiert.
- Optionales, auf der Welle montiertes Kühlgebläse für Hochtemperaturanwendungen.
- Die Laufräder bestehen aus einer gegossenen Aluminiumlegierung mit Profilen, die für maximale aerodynamische Effizienz am Computer entworfen und modelliert wurden. Sie sind einzeln dynamisch ausgewuchtet und die gesamte Rotoreinheit ist für einen vibrationsfreien Betrieb dynamisch ausgewuchtet.
- Die Stützen sind näher an den Schwerpunkt gerückt, um Vibrationen und Wärmeentwicklung zu reduzieren.
